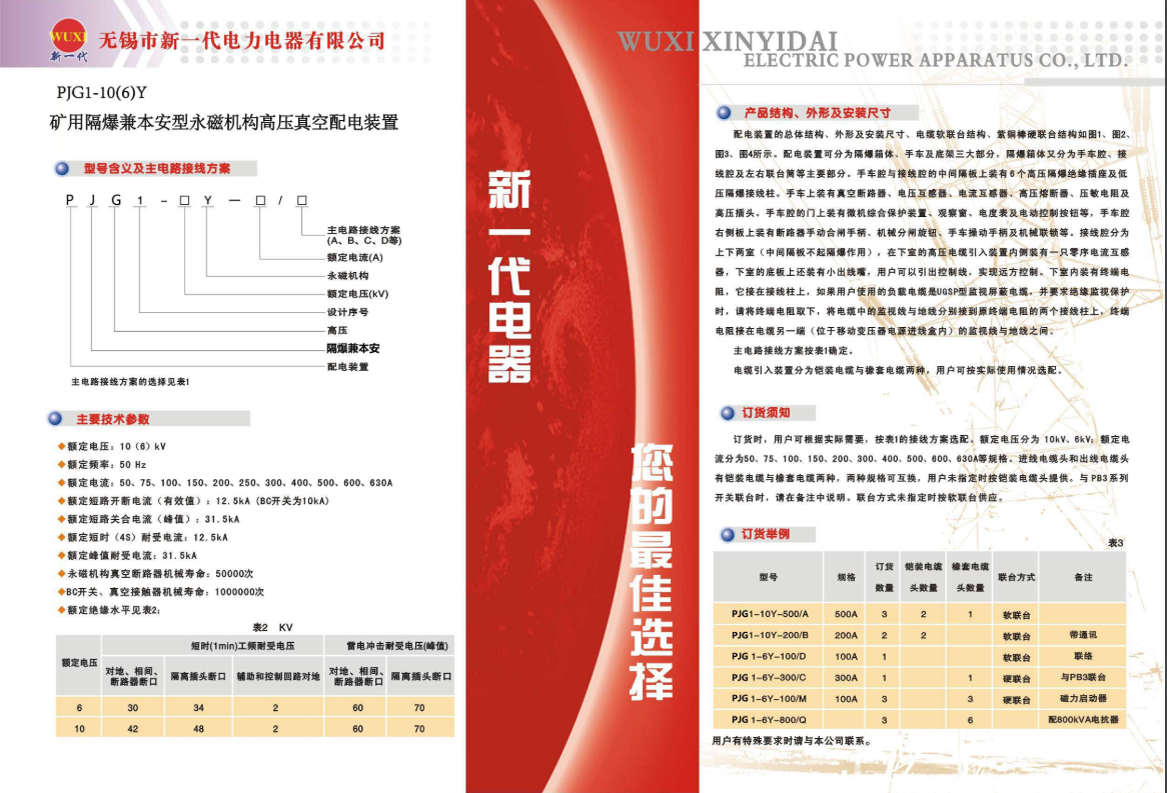

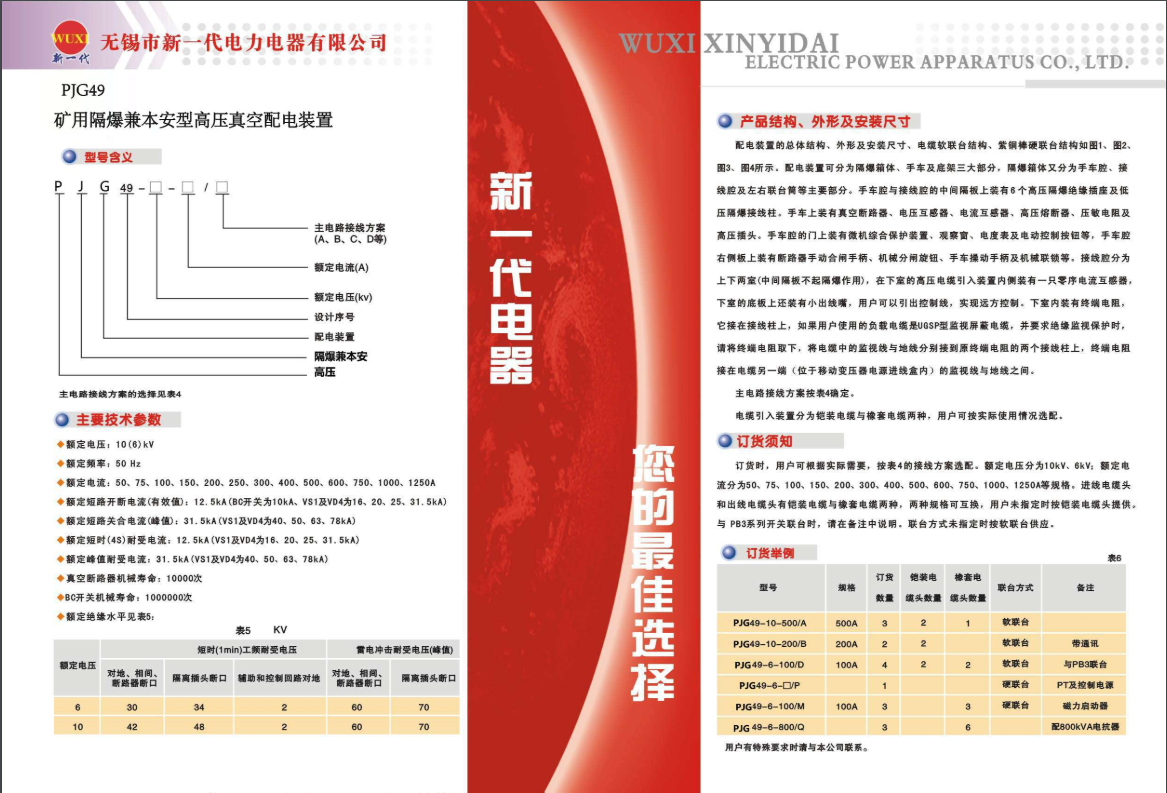

● 配電裝置隔爆型式為: 礦用隔爆型（ExdIMb）
●額定電壓： 6kV 、10kV
●額定電流： 50A、75A、100A、150A、200A、250A、300A、400A、500、630A、800A、1000A、1250A
●電源額定頻率： 50Hz
●工作制： 長期工作制
●配電裝置的額定短路開斷電流：31.5kA；
●配電裝置的額定短路關合電流（峰值）：80kA；
●配電裝置的額定短時耐受電流：31.5kA；
●配電裝置的額定峰值耐受電流；80kA；
●額定短路持續時間：2s；

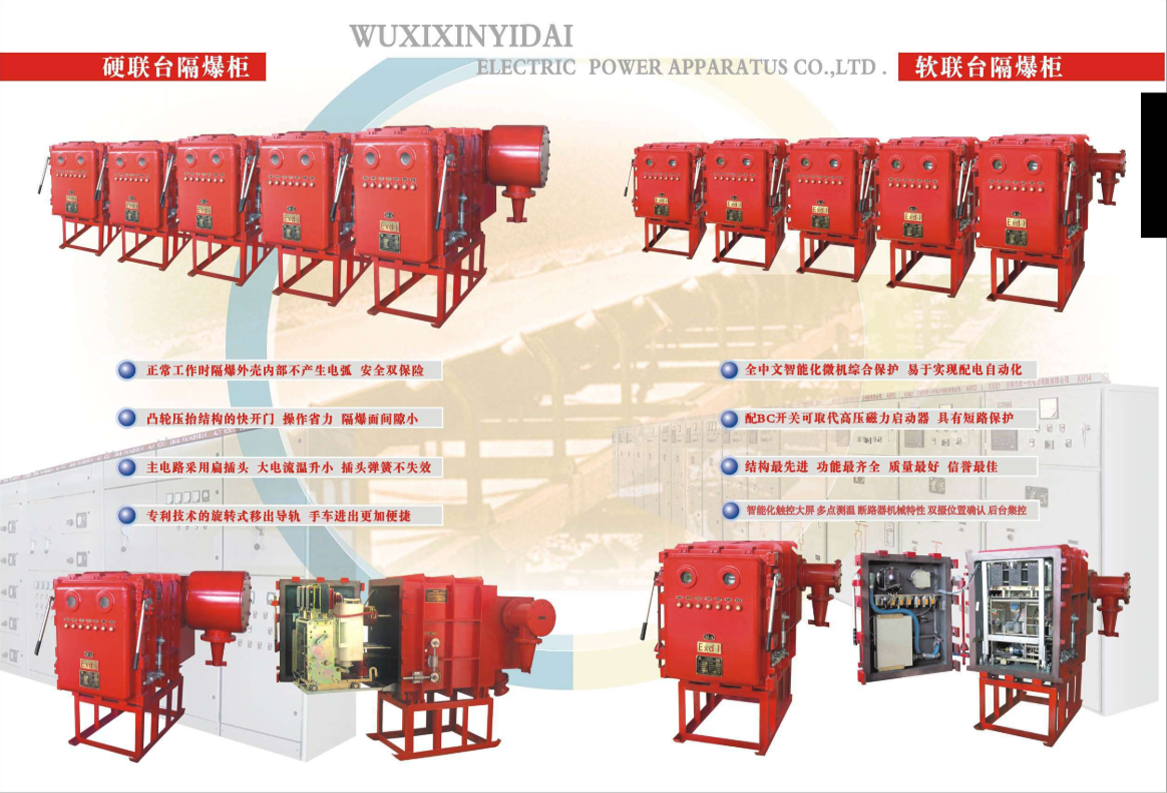

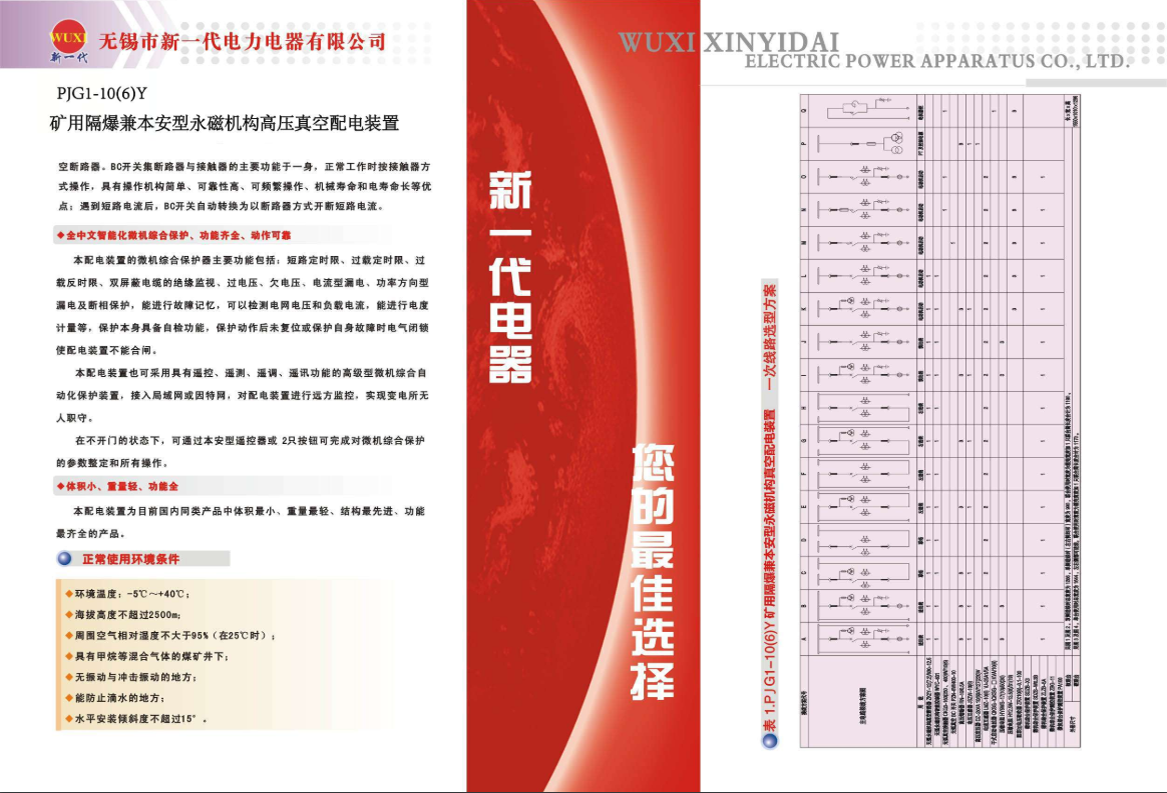

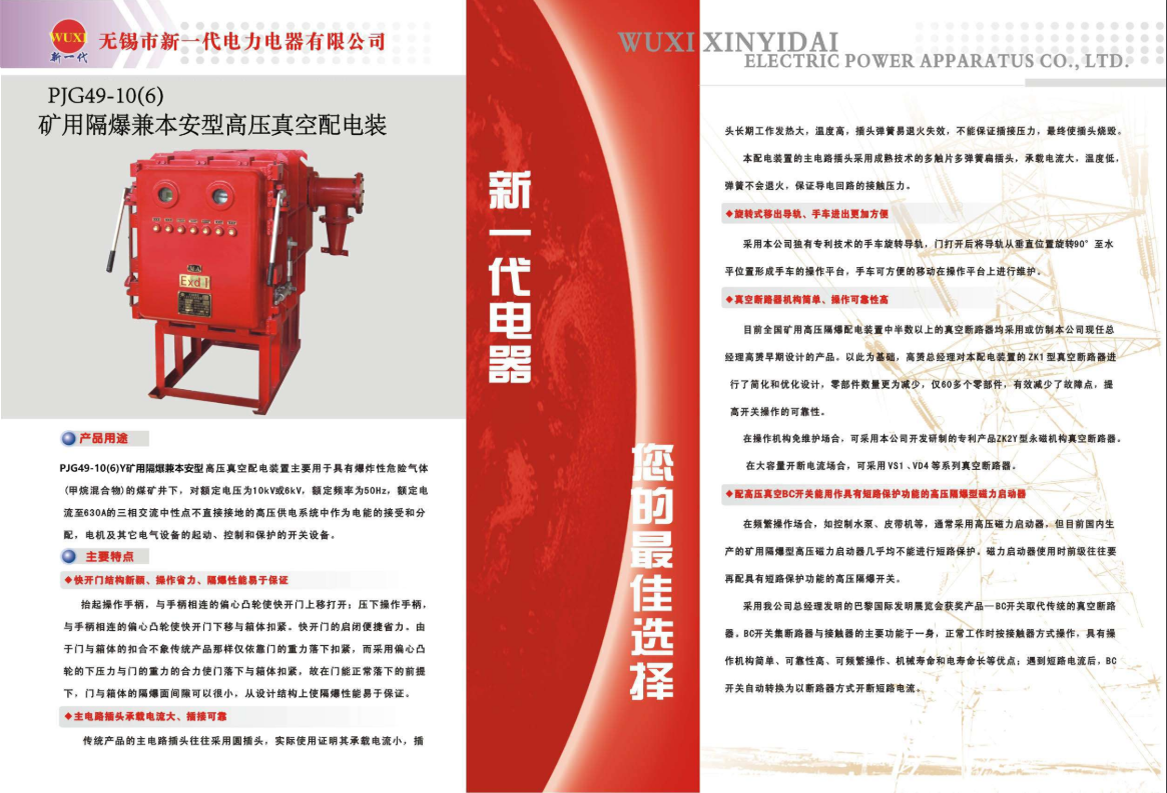

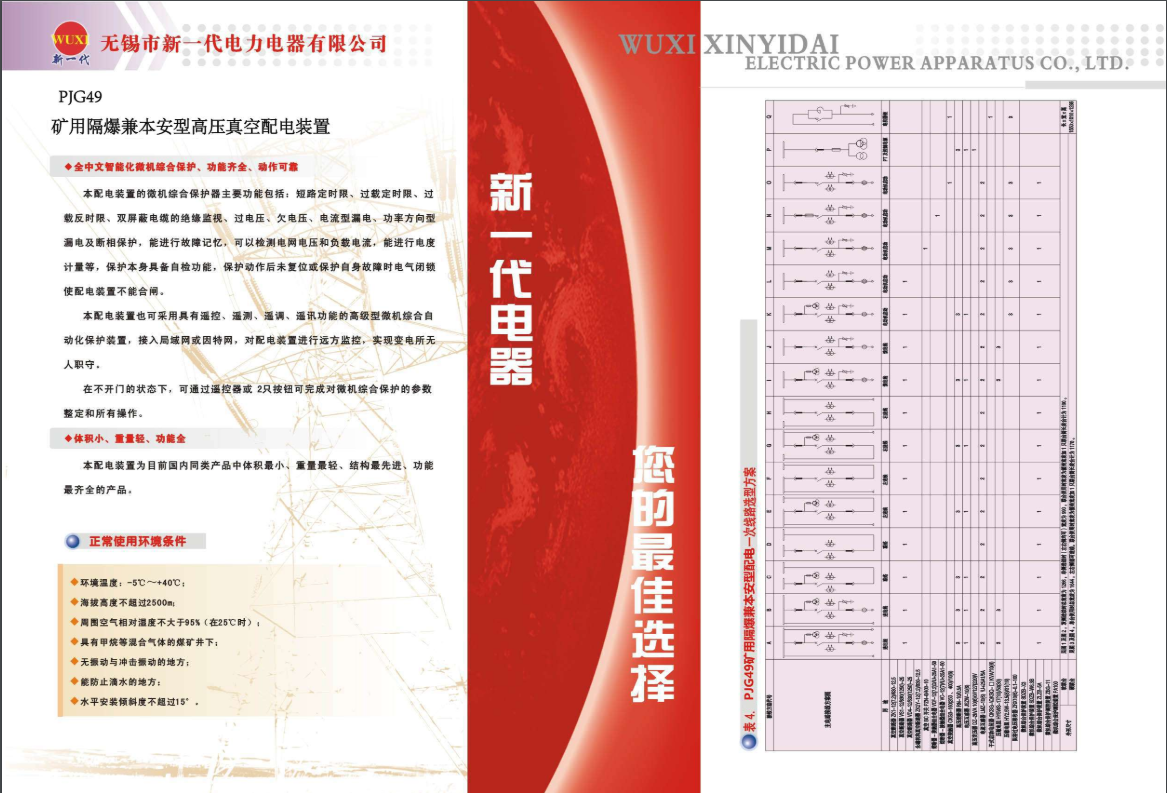

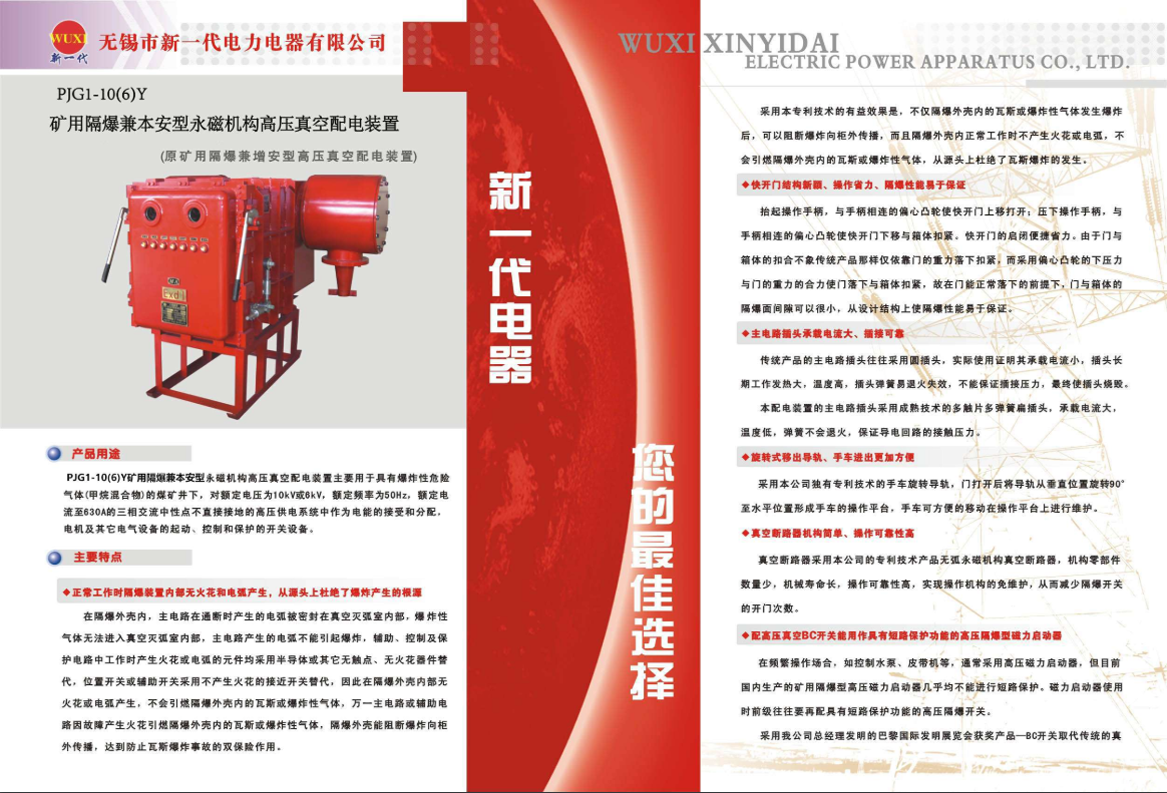

該產品為隔爆型間接引入結構，外殼材質為鋼，最小壁厚10.0mm，門上有2個透明件和7個按鈕，主體上有2個旋轉開關，主接線盒上有1個壓盤式引入裝置和2個壓緊螺母式引入裝置；輔助接線盒上有4個鑄鐵壓緊螺母式引入裝置，主腔、接線腔之間通過接線端子進行電氣連接，主腔內裝有斷路器、電壓互感器等。產品有內外接地。在上腔的高壓電纜引入口內側裝有一只零序電流互感器和小出線嘴，用戶可以引出控制線，實現遠方控制。另外上腔內還有一終端電阻，它接在九芯接線端子上，若用戶使用的負載電纜是UGSP型監視屏蔽電纜，并要求絕緣監視保護時，請將終端電阻取下，將電纜中的監視線與地線分別接到原終端電阻所接的兩個接線柱上，終端電阻的引出線分別與電纜另一端（位于移動變壓器電源進線盒內）的監視線與地線連接即可。在中腔裝有機芯，真空斷路器、三相電壓互感器、母線式穿心電流互感器、壓敏電阻、和四個穿墻式九芯接線柱；下腔是電源母線室裝有隔離開關。在箱體外部有手動操作及機械聯鎖裝置。 引入裝置的數量和結構，根據用戶選擇的主回路接線形式及采用的電纜結構（橡套電纜或剴裝電纜）而確定。
配電裝置為慢開門結構。配電裝置在運行過程中切不可強制打開箱門，只有在斷路器分閘，隔離開關在分閘位置，解除箱體與門的閉鎖，門蓋方能打開。箱門上裝有高壓綜合保護裝置顯示器（用來顯示電壓、電流、故障種類）和電度表，裝有“過載”、“短路”、“漏電”、“監視”試驗按鈕，“復位”、“照明”按鈕及真空斷路器電動合閘、分閘按鈕。由于配用的高壓綜合保護裝置型號不同，按鈕的數量及定義有所不同。

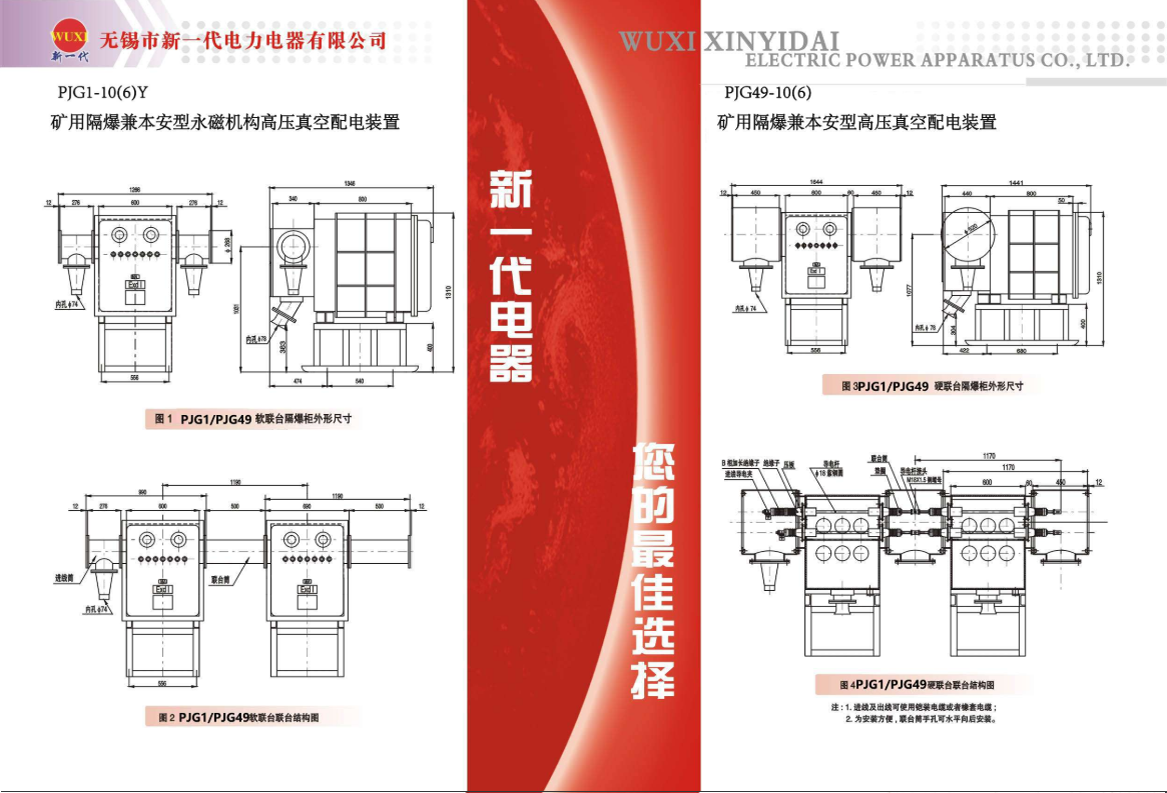

產品尺寸表
| 高度 | 寬度 | 深度 |
|---|---|---|
| 1100 | 750 | 1510 |
| 可根據用戶要求特殊設計。 | ? | ? |
